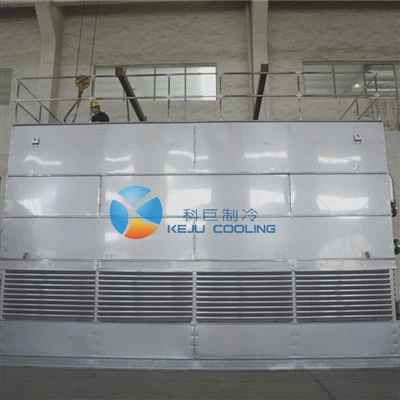

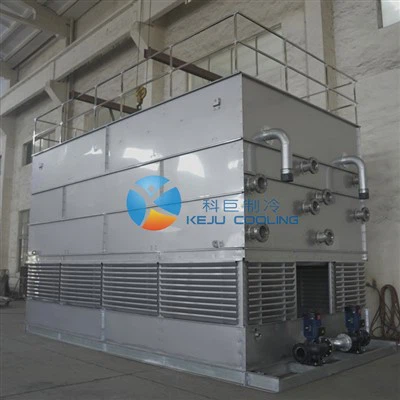

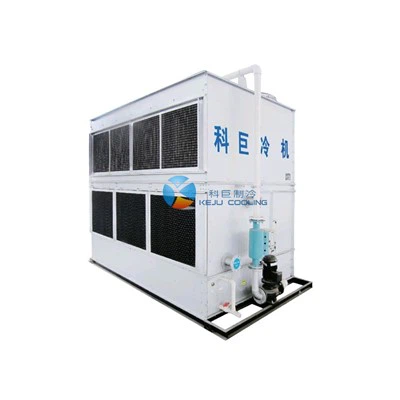

Geschlossener Gegenstromkühlturm
Der geschlossene Gegenstromkühlturm der KBL-Serie ist eine Art Kühlturm mit geschlossenem Kreislauf, bei dem Wasser durch das Füllmedium nach unten fließt, während Luft in entgegengesetzten Richtungen nach oben strömt.
- Schnelle Lieferung
- Qualitätssicherung
- Kundendienst rund um die Uhr
Produkteinführung
ProduktDEskript
Der geschlossene Gegenstromkühlturm der KBL-Serie ist eine Art Kühlturm mit geschlossenem Kreislauf, bei dem Wasser durch das Füllmedium nach unten fließt, während Luft in entgegengesetzten Richtungen nach oben strömt.
Der Gegenstrom-Kühlturm benötigt im Vergleich zu Querstrom-Kühltürmen etwa 20 % weniger Füllvolumen, was zu einem effizienteren Wärmeaustausch und einer höheren Kühleffizienz führt.
Das Wasserverteilungssystem des Gegenstromkühlturms verstopft nicht so leicht, der Füller bleibt sauber und altert nicht so leicht, es kommt weniger zu einem Rückfluss feuchter Luft und Frostschutzmaßnahmen sind einfacher umzusetzen.
Mehrere geschlossene Gegenstromkühltürme können für den modularen Betrieb ausgelegt werden und im Winter je nach Wassertemperatur und Durchflussanforderungen einzeln oder gemeinsam betrieben werden.
Dieser Kühlturm ist einfach zu installieren, zu warten und zu reparieren, kostengünstig und eignet sich für den Einsatz in mittelgroßen und großen Wasserzirkulationsklimaanlagen und industriellen Kühlsystemen.
TechnischPaRameter
|
Modell |
Kühlleistung (Kcal/h) |
Arbeitsdurchfluss (m³/h) |
Abmessungen (L*B*H) (mm) |
Einlass- und Auslassdurchmesser |
|
KBL-05 |
150000 |
30 |
2800x1870x2450 |
DN80 |
|
KBL-06 |
180000 |
36 |
2800x1870x2450 |
DN80 |
|
KBL-07 |
225000 |
45 |
3400x1970x2600 |
DN100 |
|
KBL-08 |
260000 |
52 |
3400x1970x2600 |
DN100 |
|
KBL-09 |
300000 |
60 |
3400x1970x2600 |
DN100 |
|
KBL-10 |
350000 |
70 |
3400x1970x3250 |
DN125 |
|
KBL-12 |
400000 |
80 |
3400x1970x3250 |
DN125 |
|
KBL-13 |
450000 |
90 |
3400x1970x3250 |
DN125 |
|
KBL-14 |
500000 |
100 |
3400x2340x3250 |
DN125 |
|
KBL-15 |
550000 |
110 |
3400x2340x3250 |
DN125 |
|
KBL-16 |
600000 |
120 |
4200x2340x3350 |
DN150 |
|
KBL-17 |
650000 |
130 |
4200x2340x3350 |
DN150 |
|
KBL-18 |
700000 |
140 |
4200x2340x3350 |
DN150 |
|
KBL-19 |
750000 |
150 |
4200x2340x3350 |
DN150 |
|
KBL-20 |
800000 |
160 |
4800x2340x4200 |
DN200 |
|
KBL-21 |
900000 |
180 |
4800x2340x4200 |
DN200 |
|
KBL-22 |
1000000 |
200 |
4800x2340x4200 |
DN200 |
|
KBL-23 |
1100000 |
220 |
4800x2340x4200 |
DN200 |
|
KBL-24 |
1200000 |
240 |
5350x2340x4300 |
DN200 |
|
KBL-25 |
1300000 |
260 |
5350x2340x4300 |
DN200 |
|
KBL-26 |
1400000 |
280 |
6100x2340x4250 |
DN250 |
|
KBL-27 |
1500000 |
300 |
6100x2340x4250 |
DN250 |
|
KBL-28 |
1700000 |
340 |
5350x3200x4650 |
DN250 |
|
KBL-30 |
1900000 |
380 |
5350x3200x4650 |
DN250 |
|
KBL-32 |
2100000 |
420 |
5800x3200x4650 |
DN250 |
|
KBL-34 |
2500000 |
500 |
6500x3200x4700 |
DN300 |
|
KBL-36 |
2800000 |
560 |
6500x3200x4700 |
DN300 |
Hinweis: Die oben genannten technischen Parameter dienen nur als Referenz: Da die Produkte ständig aktualisiert und optimiert werden, können sich die Parameter ohne vorherige Ankündigung ändern.
HauptsächlichKoKomponenten
|
|
Roter Kupferwärmetauscher Gemäß dem internationalen Standard wird es durch T2-Entbeizen von rotem Kupferrohr mit einer Reinheit von 99,9 % und hoher Wärmeübertragungseffizienz hergestellt. Es wird eine versetzte Anordnung gewählt, die die Wärmeübertragungseffizienz erhöht und den Druckabfall in der durch das Gerät strömenden Luft verringert. Das installierte Spulenrohr wird einem 1,2 MPa-Luftdrucktest in Wasser unterzogen, um sicherzustellen, dass es keine Lecks gibt. |
|
RostfreiSTeelHessenEXWECHSLER Es besteht aus 304- oder 316L-Standardrohr und passt sich der Umgebung an. Es wird eine versetzte Anordnung gewählt, die die Wärmeübertragungseffizienz erhöht und den Druckabfall in der durch das Gerät strömenden Luft verringert. Das installierte Spulenrohr wird einem 1,2 MPa-Luftdrucktest in Wasser unterzogen, um sicherzustellen, dass es keine Lecks gibt. |
|
|
|
ElektrischCSteuerungCAbinet Der elektrische Schaltschrank ist für Außenanwendungen geeignet und es kann der SPS-Steuerungsmodus verwendet werden. |
|
WasserRauffüllendInlet Zu steuern durch Kugelschwimmerventil aus Edelstahl. |
|
|
|
AuspuffSSystem Der dreistufige Lüfter mit Aluminiumgehäuse wird in ein spezielles Saugluftrohr eingebaut und an dessen Oberseite zum Schutz eine Abdeckung aus feuerverzinktem Stahldrahtgeflecht angebracht. Die Schutzart des Lüftermotors beträgt IP55, die Isolationsklasse ist Level F. |
|
Wasserdeflektor (Dehydrator) Es besteht aus PVC-Material und wird gruppiert und im Inneren des Geräts installiert. Der Dörrapparat ist mit drei Wechseln ausgestattet, um sicherzustellen, dass das Wasser im Luftstrom blockiert werden kann, sodass die maximale Feuchtigkeitsdriftrate weniger als 0,1 Promille des Volumens des umlaufenden Wassers beträgt. |
|
|
|
LuftIntakeGBächlein Es besteht aus PVC-Material und ist auf dem Rahmen rund um das Gerät montiert, das leicht zerlegt und zusammengebaut werden kann, sodass der Wärmetauscher gewartet werden kann. Das Gitter ist mit zwei Luftwechseln ausgestattet, um Spritzwasser auf die Spüle und direkte Sonneneinstrahlung zu verhindern. Es verfügt über eine Luftverzögerungszone, durch die Luft effektiv zum Ventilator geleitet werden kann. |
|
SprühenSSystem Eine vertikale Kreiselpumpe sorgt für ausreichend Sprühwasser und stellt sicher, dass der gesamte Rohrschlangensatz vollständig im Wasserfluss enthalten ist. Das Sprührohr besteht aus Standard-PVC-Material mit Korrosionsbeständigkeit. |
|
AnwendungARea
* Zur Kühlung des Netzteils
* Zum Abschrecken des Werkstücks, wenn Flüssigkeitskühlung erfolgt
* Für Vakuumerwärmung, Vakuumsintern, Vakuumschweißen, Vakuumschmelzofen
* Zur Kühlung von Luftkompressoren
* Für zentrale Klimaanlage
* Zur Kühlung von wassergekühlten Schneckenmaschinen und Plattenwärmetauschern
* Für Schneckenmaschinen und andere Geräte
